کلیپس پنل خورشیدی | کلمپ میانی و کلمپ انتهایی آلومینیومی
اگر پنلهای خورشیدی را قلب یک سیستم خورشیدی بدانیم، کلیپس پنل خورشیدی همان بندی است که این قلب را سر جایش نگه میدارد. این قطعه کوچک آلومینیومی نقش حیاتی در ایمنی، دوام و کارایی کل سیستم دارد. یک کلیپس بیکیفیت یا اشتباه میتواند در اولین طوفان شدید پنل را رها کند و آسیب جبرانناپذیری به سیستم وارد کند. سولار سازه بهعنوان بزرگترین تولیدکننده سازه و استراکچر خورشیدی در ایران، انواع کلمپ میانی و انتهایی پنل خورشیدی را از جنس آلومینیوم آنادایز با پیچ گالوانیزه تولید و عرضه میکند.
از سازه خورشیدی ۵ پنله تک ردیف فولاد گالوانیزه شده بازدید نمایید.
فهرست مطالب
- کلیپس پنل خورشیدی چیست؟
- انواع کلیپس: میانی و انتهایی
- ویژگیهای محصول
- مشخصات فنی
- چند کلیپس نیاز دارید؟
- راهنمای انتخاب سایز مناسب
- نحوه نصب کلیپس پنل خورشیدی
- سوالات متداول
کلیپس پنل خورشیدی چیست؟
کلیپس یا کلمپ پنل خورشیدی قطعهای فلزی است که وظیفه اتصال و تثبیت پنلهای خورشیدی به ریلهای آلومینیومی سازه را برعهده دارد. این قطعه با گرفتن لبه قاب آلومینیومی پنل از دو طرف، پنل را بهصورت ایمن و محکم روی ریل ثابت نگه میدارد، بدون هیچ سوراخکاری روی پنل و بدون آسیب به شیشه یا سلولهای خورشیدی.
کلیپسها جایگزین روشهای قدیمی مثل پیچکاری مستقیم روی قاب پنل شدهاند و نصب سیستم را بسیار سریعتر و ایمنتر میکنند. با استفاده از کلیپس، یک تکنسین میتواند در روز بارها بیشتر از روشهای قدیمی پنل نصب کند. این مزیت در پروژههای نیروگاهی بزرگ که صدها یا هزاران پنل نصب میشود، صرفهجویی زمانی و هزینهای قابلتوجهی ایجاد میکند.
انواع کلیپس پنل خورشیدی

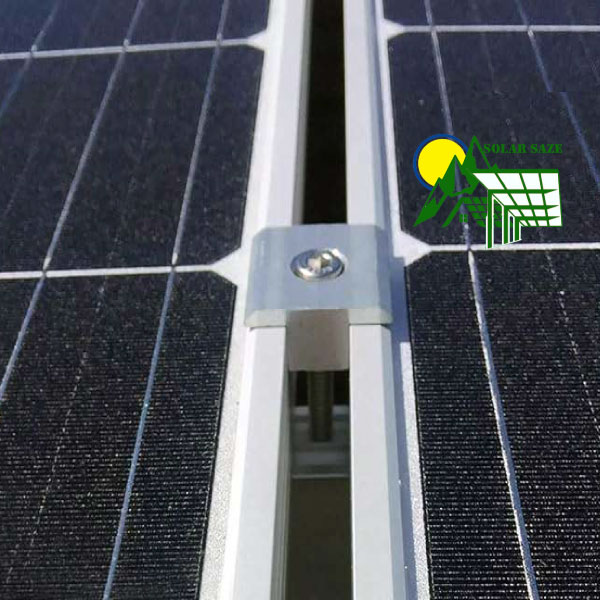

کلمپ میانی، Mid Clamp
کلمپ میانی بین دو پنل مجاور قرار میگیرد و هر دو پنل را بهطور همزمان به ریل متصل میکند. این کلمپ دارای طراحی دوطرفه است، از هر طرف یک بازو دارد که لبه قاب پنل مجاور را محکم نگه میدارد. در نتیجه با یک کلمپ میانی، دو پنل کنار هم به ریل وصل میشوند که باعث صرفهجویی در تعداد قطعات و سرعت نصب میشود. فاصله استاندارد بین دو پنل که کلمپ میانی ایجاد میکند معمولاً ۵ تا ۱۰ میلیمتر است، کافی برای انبساط حرارتی اما نه آنقدر زیاد که آب باران زیر پنل نفوذ کند.
کلمپ انتهایی، End Clamp
کلمپ انتهایی یا کلمپ پایانی فقط در ابتدا و انتهای هر ردیف پنل استفاده میشود، جایی که یک پنل لبه آزاد دارد و هیچ پنل دیگری کنارش نیست. این کلمپ یکطرفه است و لبه بیرونی پنل انتهایی را محکم میگیرد. طراحی آن بهگونهای است که هم از حرکت طولی (در امتداد ریل) و هم از حرکت عرضی (جانبی) پنل جلوگیری میکند.
ویژگیهای کلیپس پنل خورشیدی سولار سازه
- جنس آلومینیوم آنادایز: مقاوم در برابر خوردگی، رطوبت و نمک دریا، ایدهآل برای مناطق ساحلی و مرطوب
- پیچ گالوانیزه آلنخور ۴ سانتیمتری: پوشش گالوانیزه گرم برای جلوگیری از زنگزدگی در طول ۲۵ سال
- سازگاری با ضخامت قاب ۳۰ تا ۵۷ میلیمتر: مناسب برای تمام پنلهای استاندارد موجود در بازار
- طراحی بدون آسیب به پنل: هیچ فشار موضعی یا لبهای که به شیشه یا فریم پنل آسیب برساند وجود ندارد
- دو نوع نصب: مناسب برای نصب روی ریل (Rail Mount) و نصب روی پروفیل (Profile Mount)
- نصب سریع و آسان: بدون نیاز به ابزار تخصصی، فقط با یک آچار آلن
- مقاوم در برابر باد: تحمل نیروی کشش و فشار باد تا ۱۵۰ کیلومتر در ساعت
- امکان سفارش تعداد بالا: تولید انبوه با زمان تحویل یک هفته کاری
مشخصات فنی کلیپس پنل خورشیدی
| مشخصه | کلمپ میانی (Mid Clamp) | کلمپ انتهایی (End Clamp) |
| جنس | آلومینیوم آنادایز | آلومینیوم آنادایز |
| نوع پیچ | گالوانیزه آلنخور ۴cm | گالوانیزه آلنخور ۴cm |
| محدوده ضخامت قاب | ۳۰ تا ۵۷ میلیمتر | ۳۰ تا ۵۷ میلیمتر |
| تعداد بازو | ۲ بازو (دوطرفه) | ۱ بازو (یکطرفه) |
| محل استفاده | بین دو پنل مجاور | ابتدا و انتهای ردیف |
| فاصله استاندارد بین پنل | ۵ تا ۱۰ میلیمتر | — |
| نوع نصب | روی ریل یا پروفیل | روی ریل یا پروفیل |
| رنگ | نقرهای آنادایز | نقرهای آنادایز |
| گارانتی | ۱۰ سال | ۱۰ سال |
چند کلیپس برای پروژه شما نیاز است؟
محاسبه تعداد کلیپس یکی از سوالات رایجی است که پیش از خرید باید پاسخ داده شود. قانون کلی ساده است: برای هر پنل، ۴ کلیپس در نظر بگیرید، دو کلیپس برای طرف بالا و دو کلیپس برای طرف پایین پنل. اما ترکیب کلمپ میانی و انتهایی بستگی به تعداد پنلها و چیدمان آنها دارد.
فرمول کلی برای یک ردیف n پنل:
- کلمپ انتهایی: ۴ عدد (۲ عدد برای هر طرف ردیف، بالا و پایین)
- کلمپ میانی: (n-۱) × ۲ عدد (برای هر فاصله بین دو پنل، یکی بالا و یکی پایین)
مثال عملی: برای یک ردیف ۱۰ پنله: ۴ کلمپ انتهایی + (۹×۲ = ۱۸) کلمپ میانی = جمعاً ۲۲ کلیپس. برای یک نیروگاه ۱۰۰ پنله در ۱۰ ردیف: ۴۰ کلمپ انتهایی + ۱۸۰ کلمپ میانی = جمعاً ۲۲۰ کلیپس.
راهنمای انتخاب سایز کلیپس مناسب
مهمترین پارامتر در انتخاب کلیپس، ضخامت قاب پنل است. قاب پنلهای خورشیدی معمولاً در ضخامتهای ۳۰، ۳۵ یا ۴۰ میلیمتر تولید میشوند. پنلهای جدیدتر و بزرگتر (۵۹۰ تا ۶۲۰ وات) معمولاً قاب ۳۵ میلیمتری دارند. قبل از سفارش کلیپس، حتماً مشخصات فنی پنل خود را بررسی کنید و ضخامت قاب را مشخص کنید.
کلیپسهای سولار سازه ضخامت قاب ۳۰ تا ۵۷ میلیمتر را پوشش میدهند که شامل تمام پنلهای استاندارد موجود در بازار ایران میشود. اگر مطمئن نیستید، ضخامت قاب پنل انتخابی خود را هنگام تماس با کارشناسان ما اعلام کنید تا مناسبترین گزینه برایتان پیشنهاد شود.
نحوه نصب کلیپس پنل خورشیدی
مراحل نصب کلمپ انتهایی
ابتدا پیچ کلمپ را کمی شل کنید تا کلمپ بتواند روی ریل سُر بخورد. کلمپ را روی ریل قرار دهید و به سمت لبه پنل بکشید تا بازوی کلمپ زیر قاب پنل قرار گیرد. وقتی کلمپ در موقعیت درست قرار گرفت، پیچ را با آچار آلن محکم کنید. گشتاور توصیهشده ۱۰ تا ۱۶ نیوتونمتر است، نه آنقدر شل که پنل لق بزند و نه آنقدر محکم که آلومینیوم قاب پنل له شود.
مراحل نصب کلمپ میانی
کلمپ میانی را روی ریل قرار دهید، در وسط فاصله بین دو پنل مجاور. بازوهای دوطرف کلمپ باید زیر قاب هر دو پنل بنشیند. اطمینان حاصل کنید که فاصله یکسانی از هر دو پنل دارد (۵ تا ۱۰ میلیمتر از هر طرف). سپس پیچ را محکم کنید.
- قبل از شروع نصب، ریلها را کاملاً افقی و تراز کنید
- از گشتاورسنج (Torque Wrench) استفاده کنید تا پیچها یکدست محکم شوند
- پس از نصب، هر کلیپس را با دست تکان دهید تا مطمئن شوید لق نیست
- در مناطق ساحلی و پرباران، پس از هر فصل کلیپسها را بازرسی کنید
- هرگز از کلیپس برای کشیدن یا جابجا کردن پنل استفاده نکنید
سوالات متداول درباره کلیپس پنل خورشیدی
۱. تفاوت کلیپس و کلمپ پنل خورشیدی چیست؟
هر دو کلمه به یک قطعه اشاره دارند، همان قطعه آلومینیومی که پنل را به ریل وصل میکند. در بازار ایران هر دو واژه کلیپس (Clip) و کلمپ (Clamp) برای این قطعه استفاده میشوند. همچنین گاهی با نام بست، گیره یا کلمپ استراکچر نیز شناخته میشود.
۲. آیا کلیپس برای پنلهای همه برندها مناسب است؟
بله، کلیپسهای سولار سازه با قابهای ۳۰ تا ۵۷ میلیمتر سازگار هستند که شامل تمام پنلهای معتبر موجود در بازار ایران میشود، از جمله JA Solar، Jinko Solar، RENE، Canadian Solar و سایر برندها. فقط باید ضخامت دقیق قاب پنل خود را بدانید.
۳. آیا میتوان کلیپس را پس از نصب جابجا کرد؟
بله. کلیپسهای آلومینیومی کاملاً قابل باز کردن و جابجایی هستند. این ویژگی در صورت نیاز به تعویض پنل یا تغییر چیدمان سیستم بسیار مفید است. پیچ را شل کنید، کلیپس را بکشید و مجدداً در موقعیت جدید ببندید.
۴. چرا نباید از کلمپهای آهنی رنگشده بهجای آلومینیوم استفاده کرد؟
کلمپهای آهنی حتی با رنگ ضدزنگ، در محیط باز و در معرض باران و رطوبت در عرض ۲ تا ۳ سال شروع به زنگزدن میکنند. زنگزدگی کلمپ نهتنها ظاهر سیستم را خراب میکند بلکه ممکن است قاب آلومینیومی پنل را هم تخریب کند. آلومینیوم آنادایز در برابر خوردگی ذاتاً مقاوم است و نیاز به هیچ پوشش اضافی ندارد.
۵. برای خرید تعداد بالا چقدر باید صبر کنیم؟
سفارشهای تعداد بالا معمولاً یک هفته کاری زمان تولید دارند. برای پروژههای نیروگاهی، توصیه میشود کلیپسها را حداقل ۲ هفته قبل از شروع نصب سفارش دهید. با تماس قبلی و اعلام تعداد دقیق، میتوانیم زمان دقیقتری به شما اعلام کنیم.
۶. آیا کلیپس هم برای سیستم بامی و هم زمینی مناسب است؟
بله. کلیپسهای میانی و انتهایی برای هر نوع سیستمی که از ریل آلومینیومی استفاده میکند، بامی، زمینی، شیروانی، سوله و کارپورت، مناسب است. فقط اطمینان حاصل کنید که عرض ریل شما با کلیپس انتخابی سازگار است.
برای استعلام قیمت، مشاوره در انتخاب سایز و سفارش کلیپس پنل خورشیدی با کارشناسان سولار سازه تماس بگیرید: ۰۲۱۵۷۴۲۶ | ۰۹۱۰۰۹۱۰۹۷۵ | www.solarsaze.com
